您當前位置：行業與產品 >> 蝶閥系列 >> 電動法蘭式偏心蝶閥

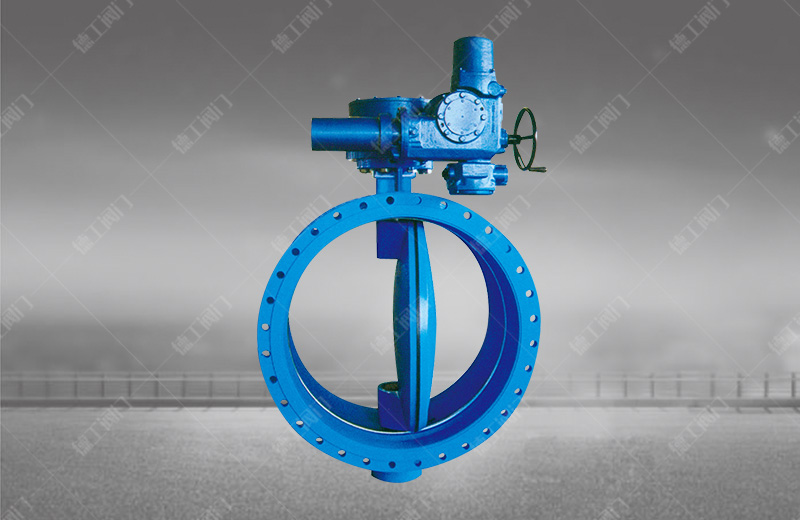

電動法蘭式偏心蝶閥

技術參數

公稱通徑：DN50~DN1000
公稱壓力：PN10/16
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水

產品詳情

產品概述

電動法蘭雙偏心蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計，并采用高強度球墨鑄鐵制造，以確保水流沖擊下蝶板的強度及較低的水損。

結構特點
1、蝶板采用雙平板桁架結構,強度高、水損低；
2、不銹鋼閥座固定于閥體內腔，永不脫落；
3、密封圈通過壓板固定于蝶板，壓縮量可調，易于更換；
4、特殊切向銷連接，可將蝶板和閥桿緊密結合在一起，不致松動；
5、蝶板軸向位置可調；
6、無油青銅自潤軸承，降低扭力
7、“V”型橡膠，自緊式軸封設計；
8、無毒環氧樹脂靜電噴涂；

產品標準
設計制造標準：GB/T12238
法蘭連接標準：GB/T17241.6
頂部法蘭標準：ISO5211
結構長度標準：GB/T12221
壓力試驗標準：GB/T13927

主要技術參數

閥座密封：EPDM：-30℃～120℃ NBR ：-30℃～80℃ PTFE：-30℃～140℃ VITON：-30℃～150℃

閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507

閥桿材質：不銹鋼410、304

適用介質：水、液體、氣體、油類、粉體、蒸汽、酸堿腐蝕性介質。

主要外形連接尺寸及重量（PN1.0/1.6MPa）

DN (mm)	A	B	C	D	D1	D2	D3	D4	D5	L	L1	L2	n-d	a	f	n-d1	重量 WT（kg）
50	83	130	20	52.9	125	165	99	57.15	65	108	111	32	4-19	90°	3	4-7	7.6
65	93	145	20	64.5	145	185	118	57.15	65	112	115	32	4-19	90°	3	4-7	9.7
80	100	155	22	78.8	160	20	132	69.85	65	114	117	32	8-19	45°	3	4-7	10.6
100	114	170	24	104	180	220	156	69.85	90	127	130	32	8-19	45°	3	4-10	13.8
125	125	190	26	123.3	210	250	184	69.85	90	140	143	32	8-19	45°	3	4-10	18.2
150	143	205	26	155.6	240	285	211	88.9	90	140	143	32	8-23	45°	3	4-10	21.7
200	170	235	26	202.5	295	340	266	88.9	125	152	155	45	8-23 12-23	45°/30°	3	4-14	31.8
250	198	280	28	250.5	350/355	395/405	319	107.95	125	165	168	45	12-23 12-28	30°	3	4-14	44.7
300	223	310	28	301.5	400/410	445/460	370	107.95	150	178	182	45	12-23 12-28	30°	4	4-14	57.9
350	279	340	30	333.3	460/470	505/520	429	158.75	150	190	194	45	16-23 16-28	22.5°	4	4-14	81.6
400	300	375	32	389.6	515/525	565/580	480	158.75	175	216	221	51.2/72	16-28 16-31	22.5°	4	4-20.6	106
450	345	430	32	440.5	565/585	615/640	530	158.75	175	222	227	51.2/72	20-28 20-31	18°	4	4-20.6	147
500	355	500	34	491.6	620/650	670/715	582	215.9	210	229	234	52.75/77.5	20-26 20-34	18°	4	4-20.6	165
600	410	560	36	592.5	725/770	780/840	682	254	210	267	272	70.2/82	20-31 20-37	18°	5	4-22	235
700	478	620	40	695	840	895/910	794	254	300	292	299	66/82	24-31 24-37	15°	5	8-18	338
800	529	620	44	794.7	950	1015/1025	901	254	300	318	325	66/82	24-34 24-40	15°	5	8-18	475
900	584	665	46	864.7	1050	1115/1125	1001	254	350	330	338	118	28-34 28-40	12.9°	5	8-22	595
1000	657	735	50	965	1160/1170	1230/1255	1112	254	350	410	417	141	28-37 28-43	12.9°	5	8-22	794
