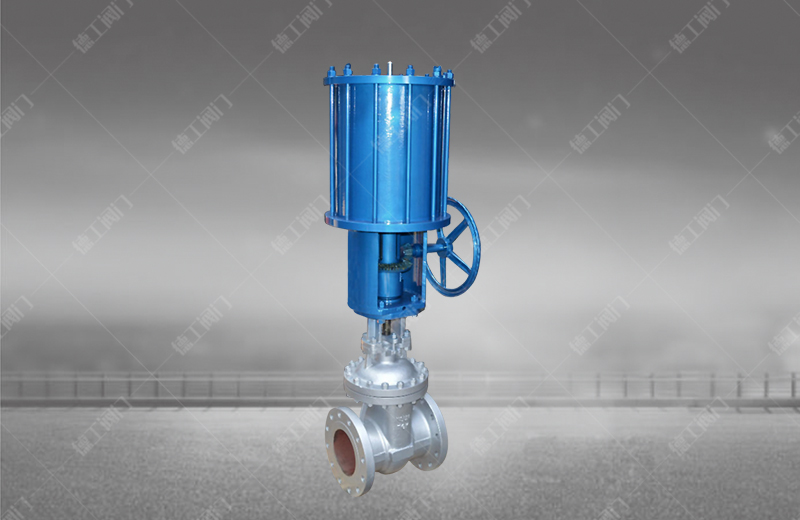

氣動帶手動楔式閘閥

技術參數

產品型號：Z641H
公稱通徑：DN50~800mm
公稱壓力：PN1.6~4.0MPa
環境溫度：標準型:-20~80℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
設計依據：GB標準、ANSI標準
設計標準：GB/12237、ANSI B16.34
結構長度：GB/12221、ANSI B16.10
連接法蘭尺寸：GB/9113、JB/T79、ANSI B16.5
實驗和檢驗：JB/T9092、API 598

產品詳情

產品概述

氣動帶手動楔式閘閥是具有氣動執行器（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。

由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。

技術參數

公稱通徑	DN50~800mm
連接方式	法蘭
氣缸形式	雙作用
控制方式	開關型、調節型
公稱壓力	16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力	單作用:5~8bar
介質溫度	W3:-30~425℃ W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（P4、P6）
密封材質	金屬硬密封（H）、硬質合金（Y）

主要零件材質表

序號	零件名稱	材質
序號	零件名稱	C	P4	P6
1	閥體	WCB	ZG1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
2	螺帽	35	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閘板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
5	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	墊片	不銹鋼+柔性石墨	不銹鋼+柔性石墨	不銹鋼+柔性石墨
7	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	吊環螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
11	螺栓	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
12	填料	柔性石墨	柔性石墨	柔性石墨
13	填料壓套	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
14	填料壓板	WCB	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
15	螺帽	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型。

主要外形尺寸-PN16(16bar)

公稱通徑DN	外形尺寸					連接尺寸


	L	H	H1	H2	do	D	D1	D2	C	f	N-D
50	250	790	420	840	180	165	125	99	20	3	4-18
80	280	910	460	990	200	200	160	132	20	3	8-18
100	300	1050	560	1150	250	220	180	156	22	3	8-18
150	350	1240	660	1390	320	285	240	211	14	3	8-22
200	400	1520	810	1720	400	340	295	266	24	3	12-22
250	450	1700	930	1950	400	405	355	319	26	3	12-26
300	500	1930	1090	2230	450	460	410	370	28	4	12-26
350	550	2160	1230	2510	450	520	470	429	30	4	16-26
400	600	1330	1360	2730	500	580	525	480	32	4	16-30
450	650	2540	1510	2990	500	640	585	548	34	4	20-30
500	700	2750	1660	2150	550	715	650	609	36	4	20-33
600	800	3080	1910	3680	550	840	770	720	38	5	20-36
700	900	3570	2200	4270	600	910	840	794	40	5	24-36
800	1000					1025	950	901	42	5	24-39
