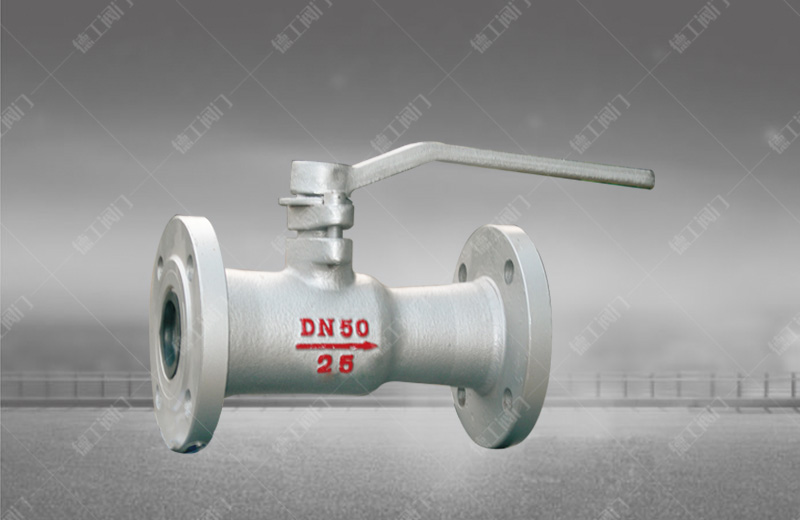

高溫球閥

技術參數

產品型號：Q41F
公稱通徑：DN15～200mm
壓力范圍：PN1.6～2.5MPa
工作溫度：-29℃~+300℃
主體材質：鑄鋼、304、304L、316、316L
驅動方式：手動、電動、氣動
設計標準：ASME　B16.34　GB/T12224
結構長度：ASME　B16.10　GB/T12221
連接法蘭：ASME　B16.34　JB/T79
試驗和檢驗：JB/T9092 API 598

產品詳情

結構特點

1、結構簡單、體積小、重量輕，
2、緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
3、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
5、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
6、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
7、流體阻力小，全通徑的球閥基本沒有流阻。

主要外形連接尺寸

型號	公稱通徑	尺寸mm
型號	公稱通徑	L	D	D1	D2	b-d	Z-Φd	H	D0
Q41F-16P	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-3	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	20-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
